Examples

Workflows complets utilisant les bindings poisson_cpp depuis Python. Chaque section donne le code minimal et explique ce que retourne le solveur.

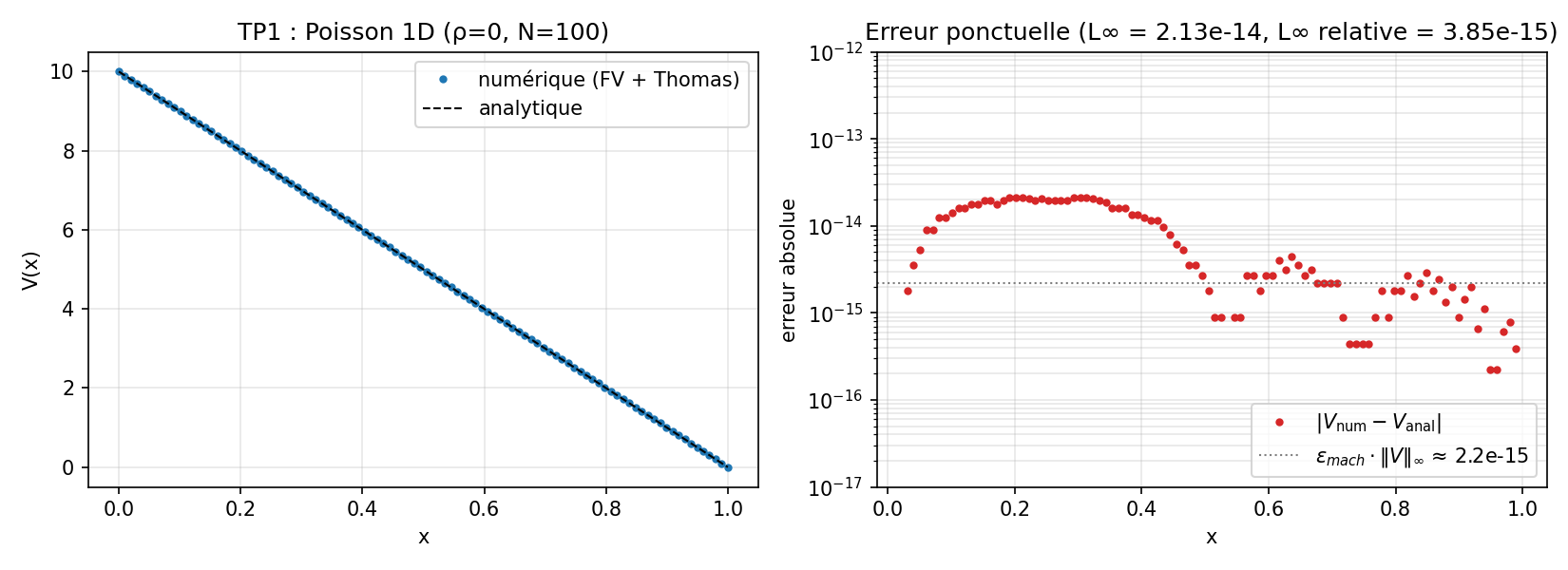

Poisson 1D, comparaison à la solution analytique

Poisson 1D sans charge entre deux électrodes : on fixe V(0) = uL et V(L) = uR, et on résout -V''(x) = 0. Sans source, la solution est la rampe linéaire V(x) = uL + (uR - uL) * x / L, qu’on connaît analytiquement. C’est le test minimal : tout écart à la rampe vient des erreurs d’arrondi du solveur direct, pas du schéma de discrétisation.

import numpy as np
import matplotlib.pyplot as plt
import poisson_cpp as pc

N, L, uL, uR = 100, 1.0, 10.0, 0.0

# 1. Maillage et résolution
grid = pc.Grid1D(L, N)                          # N noeuds equispacés sur [0, L]
rho  = np.zeros(N)                              # source nulle
V    = pc.solve_poisson_1d(rho, uL, uR, grid)   # ndarray (N,)

# 2. Coordonnées des noeuds (Grid1D.x(i) = i * dx)
x = np.array([grid.x(i) for i in range(N)])

# 3. Comparaison à l'analytique
V_th    = uL + (uR - uL) * x / L
err_inf = np.max(np.abs(V - V_th))
print(f"erreur L_inf = {err_inf:.2e}")          # ~1e-14, précision machine

# 4. Tracé
fig, axes = plt.subplots(1, 2, figsize=(11, 4))
axes[0].plot(x, V, "o", ms=3, label="numérique")
axes[0].plot(x, V_th, "k--", label="analytique")
axes[0].set(xlabel="x", ylabel="V(x)"); axes[0].legend()
axes[1].semilogy(x, np.abs(V - V_th) + 1e-30, "o", ms=3)
axes[1].set(xlabel="x", ylabel="|erreur|", title=f"L_inf = {err_inf:.2e}")
plt.show()

L’erreur reste sous ~1e-14 partout, soit la borne de Thomas en double précision (O(N) * eps_machine * ||V||_inf).

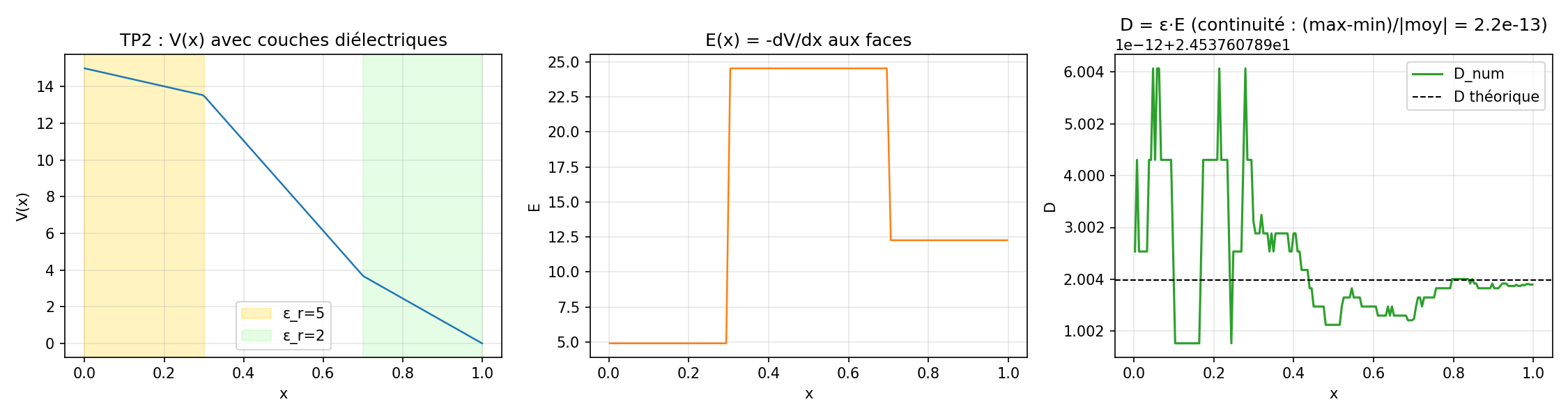

Couches diélectriques 1D et continuité de D

Empilement de trois couches diélectriques sur [0, L] avec ε_r = 5 pour x < 0.3, ε_r = 1 pour 0.3 ≤ x < 0.7, ε_r = 2 ensuite. Électrodes à V(0) = 15 V et V(L) = 0, pas de charge volumique. Comme ∇·D = 0 sans charge surfacique, le déplacement D = ε₀ ε_r dV/dx doit être constant dans tout le domaine ; le potentiel V reste continu mais sa pente change à chaque interface (plus pentue dans les couches de faible ε_r).

import numpy as np
import matplotlib.pyplot as plt
import poisson_cpp as pc

N, L, uL, uR, eps0 = 200, 1.0, 15.0, 0.0, 1.0

grid  = pc.Grid1D(L, N)
x     = np.array([grid.x(i) for i in range(N)])
eps_r = np.where(x < 0.3, 5.0, np.where(x < 0.7, 1.0, 2.0))
rho   = np.zeros(N)

# Solveur direct, ε(x) variable, moyenne harmonique aux faces
V = pc.solve_poisson_1d_dielectric(rho, eps_r, uL, uR, grid, eps0)

# Champ E et déplacement D aux faces
dx       = L / (N - 1)
eps_face = 2 * eps_r[:-1] * eps_r[1:] / (eps_r[:-1] + eps_r[1:])
E        = -(V[1:] - V[:-1]) / dx
D        = eps0 * eps_face * E

# Valeur théorique de D (constante par conservation)
D_theo = eps0 * (uL - uR) / (dx * np.sum(1.0 / eps_face))
print(f"D varie de {(D.max()-D.min())/abs(D.mean()):.1e} relatif")
print(f"D_num ≈ {D.mean():.4f},  D_theo = {D_theo:.4f}")

D reste constant à ~1e-13 près (précision machine) : la moyenne harmonique aux faces préserve la composante normale de D à travers les interfaces. Le code complet avec tracé V(x)/E(x)/D(x) est dans python/plot_figures.py:dielectric.

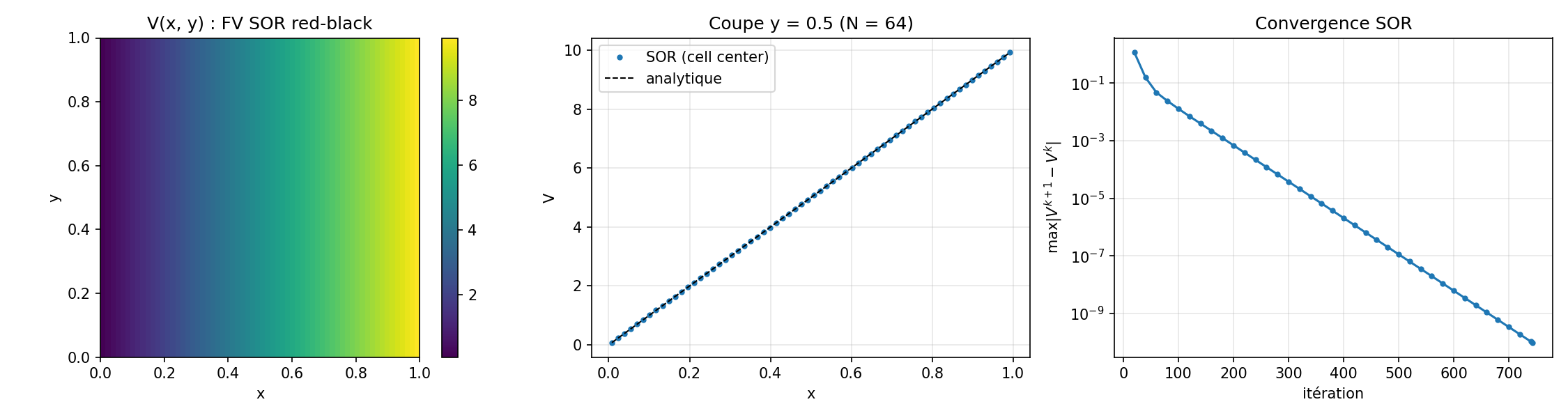

SOR 2D + courbe de convergence

Poisson 2D sans charge dans un carré [0, L]². Bords gauche et droit fixés à V = uL et V = uR (Dirichlet), bords haut et bas en Neumann homogène (∂V/∂n = 0). Sans source et avec Neumann en y, la solution doit être invariante en y et former la même rampe linéaire qu’en 1D.

On en profite pour tracer la décroissance du résidu : on appelle solve_inplace par paquets de quelques itérations et on lit report.residual après chaque paquet.

N, uL, uR = 64, 0.0, 10.0
grid = pc.Grid2D(1.0, 1.0, N, N)
sor  = pc.Solver2D(grid, eps=1.0, uL=uL, uR=uR)

V    = np.zeros((N, N), order="F")              # initial guess + sortie in-place
rho  = np.zeros((N, N), order="F")

history, iters, total = [], [], 0
for _ in range(500):
    rep = sor.solve_inplace(V, rho, omega=-1.0, tol=1e-10, max_iter=20)
    total += rep.iterations
    history.append(rep.residual)
    iters.append(total)
    if rep.residual < 1e-10 or rep.iterations < 20:
        break

# Centres des cellules
xc = (np.arange(N) + 0.5) * grid.dx
yc = (np.arange(N) + 0.5) * grid.dy

# 3 panneaux : heatmap, coupe y=L/2, convergence
fig, axes = plt.subplots(1, 3, figsize=(15, 4))
im = axes[0].pcolormesh(xc, yc, V.T, cmap="viridis", shading="auto")
axes[0].set(title="V(x, y)", xlabel="x", ylabel="y", aspect="equal")
fig.colorbar(im, ax=axes[0])

axes[1].plot(xc, V[:, N // 2], "o", ms=3, label="SOR")
axes[1].plot(xc, uL + (uR - uL) * xc, "k--", label="analytique")
axes[1].set(title="Coupe y = L/2", xlabel="x", ylabel="V"); axes[1].legend()

axes[2].semilogy(iters, history, "o-", ms=3)
axes[2].set(title="Convergence SOR", xlabel="itération",
            ylabel=r"$\max |V^{k+1} - V^k|$")
plt.show()

Avec omega=-1 et N=64, ω_opt ≈ 1.91 et SOR converge en ~600 sweeps red+black à tol=1e-10. L’écart à la rampe analytique reste sous 1e-9.

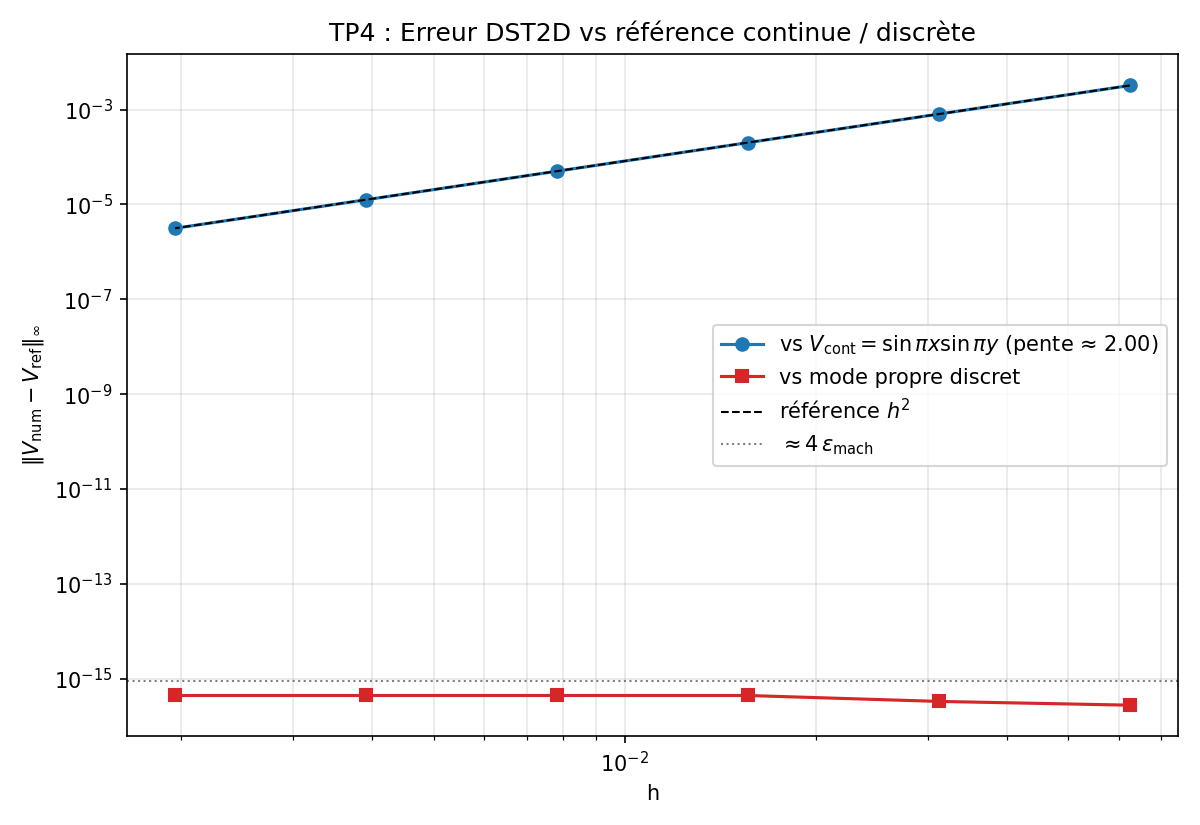

Étude de convergence DST spectrale

On prend une solution analytique connue V(x, y) = sin(πx/L) sin(πy/L), on en déduit la source -Δ V = 2 (π/L)² V, puis on vérifie que le solveur DST retrouve V à partir de cette source. En répétant pour plusieurs N et en traçant l’erreur ||V_num - V_exact||_∞ en fonction de h = L/(N+1) en log-log, on mesure l’ordre du schéma. On attend une pente +2 car la discrétisation FV 5-points est O(h²).

import math
Ns = [15, 31, 63, 127, 255]
L  = 1.0
a  = math.pi / L
errs, hs = [], []

for N in Ns:
    h = L / (N + 1)
    # Source pour la version continue: rho = 2 a^2 V
    i = np.arange(1, N + 1) * h
    j = np.arange(1, N + 1) * h
    X, Y    = np.meshgrid(i, j, indexing="ij")
    V_exact = np.sin(a * X) * np.sin(a * Y)
    rho     = 2 * a * a * V_exact

    dst   = pc.DSTSolver2D(N, N, L, L, eps0=1.0)
    V_num = dst.solve(rho)
    errs.append(np.max(np.abs(V_num - V_exact)))
    hs.append(h)

hs, errs = np.array(hs), np.array(errs)
slope, intercept = np.polyfit(np.log(hs), np.log(errs), 1)
print(f"pente empirique = {slope:.3f} (attendu +2.0)")

plt.loglog(hs, errs, "o-", label=f"err DST (pente {slope:.2f})")
plt.loglog(hs, np.exp(intercept) * hs ** 2, "k--", label="référence h²")
plt.xlabel("h"); plt.ylabel("erreur L_inf"); plt.legend(); plt.grid(which="both")
plt.show()

La pente empirique tombe sur +2.000 à mieux que 1 % pour N >= 31. Pour la version discrète (mode propre exact du Laplacien 5-points), voir python/plot_figures.py:spectral : l’erreur descend alors à ~eps_machine (DST inverse exactement le Laplacien discret).

Multigrille uniforme : SOR vs V-cycle

Sur une grille uniforme, SOR coûte O(N³) itérations alors qu’un V-cycle multigrille avec un bon smoother converge en O(N²) au total. On le vérifie sur une source manufacturée avec solution exacte connue.

gs_smooth (lisseur Gauss-Seidel red-black), laplacian_fv (calcul du résidu) et vcycle_uniform sont les briques exposées. Pour écrire son propre V-cycle, utiliser aussi restrict_avg, prolongate_const et prolongate_bilinear.

import math
import numpy as np
import poisson_cpp as pc

N = 64
h = 1.0 / N

# Source manufacturée : V_exact(x, y) = sin(pi x) sin(pi y), donc
# rho = 2 pi^2 V_exact (avec eps0 = 1).
xc = (np.arange(N) + 0.5) * h
X, Y = np.meshgrid(xc, xc, indexing="ij")
V_exact = np.sin(math.pi * X) * np.sin(math.pi * Y)
rho     = 2 * (math.pi ** 2) * V_exact

# Méthode 1 : SOR pur via gs_smooth (omega = 1, pas red-black SOR)
V_gs = np.zeros((N, N), order="F")
res_gs = []
for k in range(200):
    pc.gs_smooth(V_gs, np.asfortranarray(rho), h, n_iter=5)
    r = float(np.max(np.abs(rho - pc.laplacian_fv(V_gs, h))))
    res_gs.append(r)

# Méthode 2 : V-cycle multigrille uniforme
V_mg = np.zeros((N, N))
res_mg = []
for k in range(20):
    V_mg = pc.vcycle_uniform(V_mg, rho, h, n_pre=2, n_post=2, n_min=4)
    r = float(np.max(np.abs(rho - pc.laplacian_fv(V_mg, h))))
    res_mg.append(r)

print(f"GS  ({len(res_gs)*5} sweeps): résidu final {res_gs[-1]:.2e}")
print(f"MG  ({len(res_mg)} V-cycles): résidu final {res_mg[-1]:.2e}")
print(f"erreur MG vs exacte : {np.max(np.abs(V_mg - V_exact)):.2e}")

20 V-cycles MG amènent le résidu sous 1e-10 ; il faudrait des milliers de sweeps Gauss-Seidel pour atteindre la même précision.

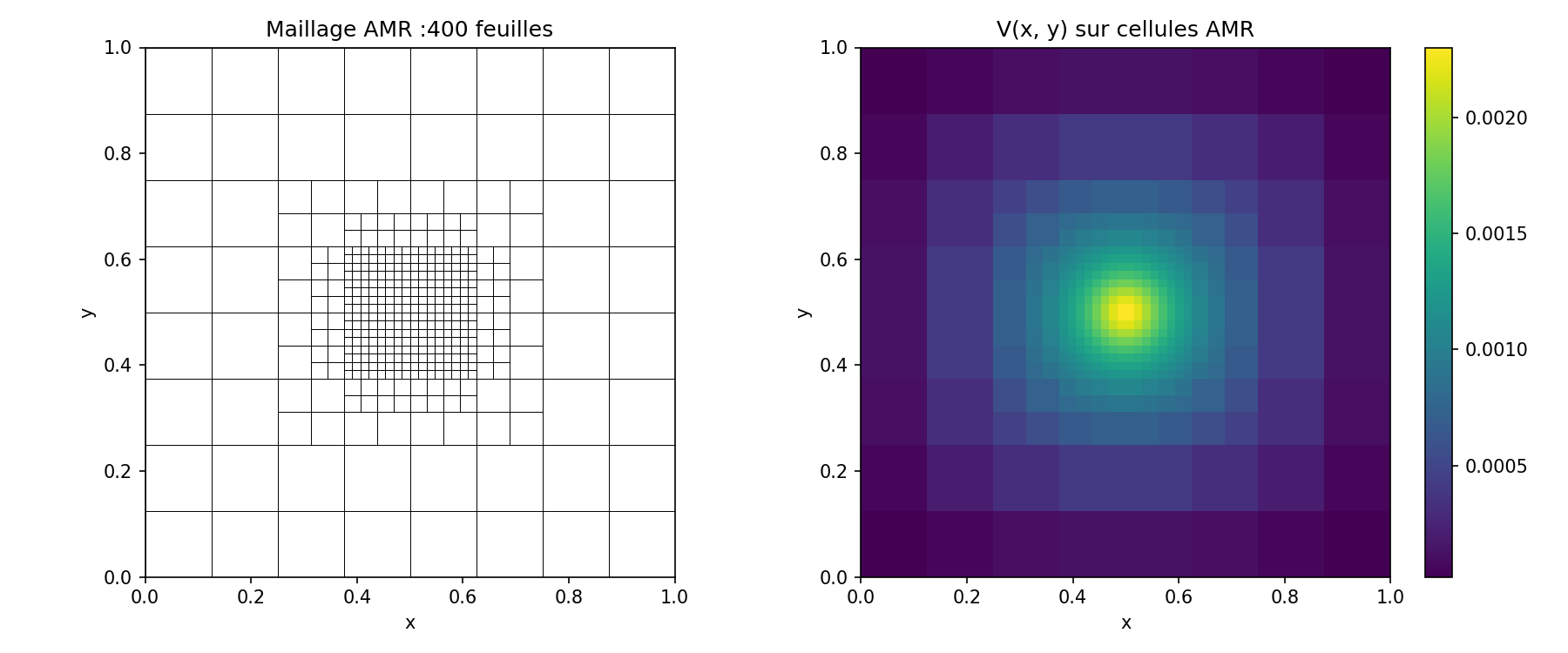

AMR quadtree sur source localisée

Pour une source concentrée (ici une gaussienne au centre du domaine), un maillage uniforme gaspille des cellules loin du pic. Le quadtree adapte la résolution localement : on raffine récursivement les feuilles dont le centre tombe à moins de 4 σ du pic. Le solveur est ensuite SOR sur les arrays plats extraits de l’arbre, puis on accélère avec un V-cycle composite (smoother SOR sur AMR + V-cycle uniforme sur la grille de fond).

import math
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.collections import PatchCollection
from matplotlib.patches import Rectangle
import poisson_cpp as pc

L, sigma = 1.0, 0.04

# 1. Critère de raffinement : on subdivise tant qu'une feuille est dans
#    un disque de rayon 4*sigma autour de la source.
def predicate(key):
    lvl = pc.level_of(key)
    if lvl >= 8:
        return False
    h  = L / (1 << lvl)
    cx = (pc.i_of(key) + 0.5) * h
    cy = (pc.j_of(key) + 0.5) * h
    return ((cx - 0.5) ** 2 + (cy - 0.5) ** 2) < (4 * sigma) ** 2

def rho_func(x, y):
    return math.exp(-((x - 0.5) ** 2 + (y - 0.5) ** 2) / (2 * sigma ** 2))

# 2. Construction de l'arbre : refine + balance 2:1 + évaluation de rho
tree = pc.Quadtree(L, level_min=4)
tree.build(predicate, level_max=8, rho_func=rho_func)
print(f"{tree.num_leaves()} feuilles (vs {(1 << 8) ** 2} en uniforme)")

# 3. Vue plate + résolution SOR sur AMR
arr = pc.extract_arrays(tree)
rep = pc.amr_sor(arr, omega=1.85, tol=1e-7, max_iter=5000)
print(rep)
print(f"|résidu|_∞ = {np.abs(pc.amr_residual(arr)).max():.2e}")

# 4. Accélération multigrille : 5 V-cycles composites
arr_mg = pc.extract_arrays(tree)
for _ in range(5):
    pc.vcycle_amr_composite(arr_mg, tree)
print(f"après 5 V-cycles : |résidu|_∞ = "
      f"{np.abs(pc.amr_residual(arr_mg)).max():.2e}")

# 5. Renvoyer V dans l'arbre (utile si on veut itérer sur cell.V depuis Python)
pc.writeback(tree, arr_mg.keys, arr_mg.V)
center_key = pc.make_key(8, 1 << 7, 1 << 7)
if tree.is_leaf(center_key):
    print("V au centre :", tree.at(center_key).V)

# 6. Visualisation : V color-coded + bord des feuilles
fig, ax = plt.subplots(figsize=(6, 6))
patches, colors = [], []
for key, V in zip(arr.keys, arr.V):
    lvl = pc.level_of(key)
    h   = L / (1 << lvl)
    x   = pc.i_of(key) * h
    y   = pc.j_of(key) * h
    patches.append(Rectangle((x, y), h, h))
    colors.append(V)
pc_coll = PatchCollection(patches, edgecolor="black", linewidth=0.1,
                          cmap="viridis")
pc_coll.set_array(np.array(colors))
ax.add_collection(pc_coll)
ax.set(xlim=(0, L), ylim=(0, L), aspect="equal", title="V sur le quadtree")
fig.colorbar(pc_coll, ax=ax, label="V")
plt.show()

Le V-cycle composite divise le résidu par ~0.7 par cycle (re-discrétisation sur la grille grossière, pas Galerkin). Pour une réduction plus agressive, voir python/make_banner.py qui résout une scène à 10 charges sur 5000 feuilles.

CG vs SOR : convergence comparée

Sur le même problème (Dirichlet en x, Neumann en y, sans source), CG converge en O(sqrt(kappa)) itérations, SOR en O(N) itérations avec ω_opt. La constante en pratique : CG est ~5× plus rapide. On compare en enregistrant l’historique du résidu côté CG et le résidu par paquet côté SOR.

import numpy as np
import matplotlib.pyplot as plt
import poisson_cpp as pc

N, uL, uR = 64, 0.0, 10.0
g = pc.Grid2D(1.0, 1.0, N, N)

# CG : solve_poisson_cg met V à jour en place et renvoie l'historique
V_cg = np.zeros((N, N), order="F")
rep_cg, hist_cg = pc.solve_poisson_cg(
    V_cg, np.zeros((N, N), order="F"), g,
    uL=uL, uR=uR, tol=1e-10, max_iter=2000, record_history=True,
)

# SOR : appel par paquets pour récupérer le résidu intermédiaire
sor = pc.Solver2D(g, eps=1.0, uL=uL, uR=uR)
V_sor = np.zeros((N, N), order="F")
rho   = np.zeros((N, N), order="F")
hist_sor, iters_sor, total = [], [], 0
for _ in range(500):
    rep = sor.solve_inplace(V_sor, rho, omega=-1.0, tol=1e-10, max_iter=20)
    total += rep.iterations
    hist_sor.append(rep.residual); iters_sor.append(total)
    if rep.residual < 1e-10 or rep.iterations < 20:
        break

print(f"CG  : {rep_cg.iterations} iter, résidu {rep_cg.residual:.2e}")
print(f"SOR : {total} iter, résidu {hist_sor[-1]:.2e}")

plt.semilogy(range(len(hist_cg)), hist_cg, "o-", ms=3, label="CG")
plt.semilogy(iters_sor, hist_sor, "s-", ms=3, label="SOR ω_opt")
plt.xlabel("itération"); plt.ylabel("résidu"); plt.legend(); plt.grid(which="both")
plt.show()

Pour activer le préconditionneur Jacobi sur CG, passer use_preconditioner=True à solve_poisson_cg. À ε uniforme, le gain est marginal voire négatif (la diagonale du Laplacien FV est presque constante en intérieur) ; à ε fortement variable, Jacobi capture la variation locale et accélère.

Plus loin

• Scène AMR multi-charges (10 gaussiennes ±q, 5000 feuilles) : python/make_banner.py.

• Reproductibilité figures docs/figures/*.png : python/plot_figures.py.
